עומס פיזי חוזר
הרמות, התכופפויות וסיבובים לאורך המשמרת.
Cobotix מותג פתרונות המשטוח של Goldtec Systems
משטוח אוטומטי של קרטונים ושקים — בלי להרחיב את קצה הקו
Cobotix הוא מותג פתרונות המשטוח של Goldtec Systems. המערכת הקובוטית מרימה קרטונים, שקים ואריזות ממסוע או מנקודת איסוף ומניחה אותם על משטח לפי תבנית מוגדרת. הפתרון נבחר ומותאם לקווי ייצור ואריזה בישראל, וכולל אפיון, התקנה, הדרכה ושירות מקומי.
- מתאים לשילוב בקווים קיימים
- שמירת תבניות משטוח למוצרים שונים
- אפיון, התקנה, הדרכה ושירות של Goldtec Systems בישראל
בדיקה ראשונית על בסיס מידות, משקל, קצב וסרטון קצר של קצה הקו.
CEEN ISO 10218EN ISO 13849-1ISO/TS 15066
מערכת משטוח קובוטית מלאה עם הצהרת התאמה אירופית, תקני בטיחות בינלאומיים ותיעוד טכני לדגמי WP30 ו-WP50.
01מבנה קומפקטי
02קרטונים, שקים ואריזות
03ניתן לנייד בקלות את המערכת בין קווים
04אפיון, התקנה ושירות מקומי של Goldtec Systems
המשימה שחוזרת אלפי פעמים
הקרטון הבא כבר מגיע.
מישהו עדיין צריך להרים אותו.
משטוח ידני נראה כמו פעולה פשוטה, אולם לאורך משמרת הוא הופך לעבודה מייגעת וקשה. כאשר הקצב עולה, קצה הקו הופך לצוואר בקבוק.
מערכות Cobotix נועדו להתמודד עם האתגרים התפעוליים בקצה הקו: לקבל את האריזה מהמסוע, לאחוז בה ולהניח אותה על המשטח לפי תבנית מוגדרת — באופן עקבי ולאורך המשמרת.
קצב משתנה
תפוקה שתלויה בזמינות ובמגבלות הפיזיות של העובדים.
קושי בגיוס
משימות סוף קו הן פיזיות וקשות לאיוש לאורך זמן.
שטח מוגבל
המערכת תופסת שטח מינימלי ומתאימה גם למפעלים שבהם אין מקום לרובוט בממדים גדולים.
מהאיסוף ועד למשטח
ראו איך Cobotix משתלב בתהליך עבודה אמיתי
הסרטון מציג את פעולת האיסוף, האחיזה, ההנחה וממשק ההפעלה. הביצועים בפועל מותאמים למוצר, לאביזר ההרמה, לקצב, לגובה ולתבנית המשטוח.
- 1האריזה מגיעה לנקודת האיסוף
- 2החיישנים מאשרים שהמוצר מוכן
- 3אביזר ההרמה מרים את האריזה הרלוונטית
- 4הקובוט מניח אותה לפי התבנית שתוכננה מראש
ערך עסקי, לא רק רובוטיקה
אוטומציה למשטוח
אריזות שונות
כל רכיב במערכת נבחר לפי היישום בפועל — מהמוצר ומאביזר ההרמה ועד למסלול התנועה ולתבנית המשטוח.
פחות עבודה ידנית חוזרת
Cobotix מבצע את פעולת ההרמה והסידור על המשטח, ובכך משחרר את העובדים מהמשימה החוזרת.
תפוקה מתוכננת יותר
משטוח אוטומטי מסייע לייצב את קצב סוף הקו ולהפחית שינויים שנגרמים מעומס וזמינות עובדים.
מבנה קומפקטי
מיועד לשילוב בקווים קיימים ובשטחים שבהם תא רובוטי גדול ומגודר אינו פתרון מעשי.
מעבר בין מוצרים
ניתן להגדיר ולשמור תבניות משטוח שונות ולעבור ביניהן לפי מוצר, מידה ותבנית.
מעבר בין קווים
ניתן להעביר את קובוט המשטוח בין קווי ייצור בקלות ובמהירות: מחברים לחשמל ולאוויר, בוחרים את תבנית המשטוח הרצויה ומתחילים לעבוד.
אחיזה מותאמת ליישום
ראש יניקה או גריפר נבחרים בהתאם לצורה, למשטח הפנים, למשקל ולתהליך העבודה.
ממשק הפעלה ברור
לאחר הדרכה, צוותי הייצור והתחזוקה יכולים לבחור תבניות משטוח שהוגדרו במערכת ולהשתמש בהן לפי הצורך.
החזר השקעה שמתחיל בנתוני הקוהחזר ההשקעה תלוי בקצב הקו, במספר המשמרות, בכוח האדם ובתצורת המערכת. ניתן לקבל אומדן ראשוני במסגרת בדיקת ההתאמה.
מערכת אחת. יישומים שונים.
מקרטונים ועד שקים ומארזי משקאות
סוג האריזה משנה את בחירת אביזר ההרמה, תבנית המשטוח וקצב העבודה. הסרטונים מדגימים יישומים שונים ואינם מהווים התחייבות לביצועים בקו מסוים.
01
משטוח קרטונים גדולים
אחיזה והנחה של קרטונים גדולים בקצה קו
02
עבודה עם שקים
ראש יניקה המותאם לאריזות גמישות ושקים
03
מארזי משקאות
טיפול במארזים עטופים והנחתם על משטח
04
ארגזים ומכלים
הרמה וסידור של ארגזים קשיחים
תהליך מתוכנן וחוזר
תבנית משטוח ברורה,
מהקרטון הראשון ועד לשכבה האחרונה
- 01
האריזה מגיעה מהמסוע לנקודת האיסוף
- 02
חיישן מאשר את המיקום ואת מוכנות המערכת
- 03
הקובוט מפעיל את אביזר ההרמה
- 04
האריזה מורמת ומועברת אל המשטח
- 05
המערכת מניחה אותה לפי תבנית המשטוח
- 06
הפעולה חוזרת עד להשלמת השכבה
- 07
המשטח ממשיך לעטיפה או לשינוע
מתאימים את הדגם לקו, לא להפך
WP30 או WP50:
הבחירה מתחילה בנתוני היישום
ההחלטה הסופית מתקבלת רק לאחר בדיקת המוצר, המשקל, הקצב, השטח ותבנית המשטוח.
Compact
Cobotix WP30
פתרון קומפקטי לקווי אריזה שבהם נדרש משטוח של אריזות קלות עד בינוניות וניצול יעיל של שטח הרצפה.
עד 10פעולות משטוח בדקה
2,350 מ״מגובה משטח מרבי
עד 25 ק״גמשקל קופסה מרבי
240–460 ל׳/דקהלחץ אוויר 0.5–0.7 MPa

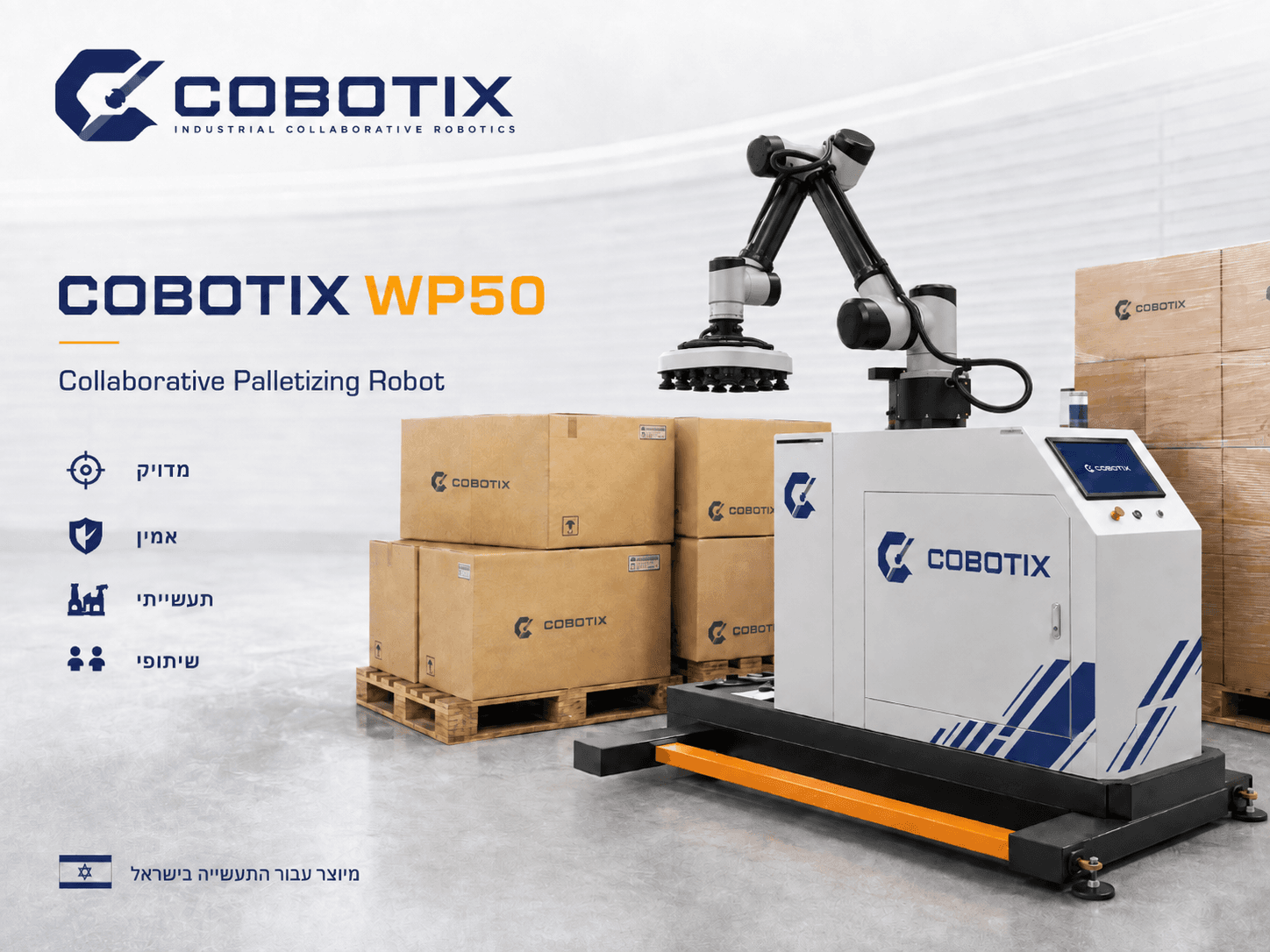

Heavy duty
Cobotix WP50
פתרון למשימות משטוח תעשייתיות שבהן נדרש כושר נשיאה גבוה יותר, גובה משטוח משמעותי ועבודה רציפה.
6–8פעולות משטוח בדקה
2,450 מ״מגובה משטח מרבי
עד 50 ק״געומס מרבי כולל גריפר
240–460 ל׳/דקהלחץ אוויר 0.5–0.7 MPa
קצב העבודה בפועל תלוי במוצר, במשקל הקרטון, בתבנית המשטוח ובאביזר ההרמה.
בטיחות מתועדת למערכת המלאה
בטיחות, CE
ותקנים בינלאומיים
מערכות Cobotix מדגמי WP30 ו-WP50 מסופקות כמערכות משטוח קובוטיות מלאות, עם הצהרת התאמה אירופית, תיעוד טכני ודוחות בדיקה לתקני הבטיחות, החשמל והתאימות האלקטרומגנטית המפורטים להלן.
CE
סימון CE והצהרת התאמה אירופית
המערכת מוצהרת כתואמת לדרישות האירופיות הרלוונטיות לפי Machinery Directive 2006/42/EC ולפי EMC Directive 2014/30/EU. הסימון מעיד כי בוצע תהליך הערכת התאמה וכי קיים תיק טכני למערכת.
בטיחות מכונות ורובוטיקה
תקני הבטיחות המרכזיים
- EN ISO 12100:2010עקרונות לתכנון בטוח של מכונות, זיהוי סיכונים, הערכת סיכונים והפחתתם כבר בשלב התכנון.
- EN 60204-1:2018דרישות בטיחות לציוד החשמלי של מכונות, לרבות הגנות חשמליות, הארקה, ניתוק, חיווט ובדיקות.
- EN ISO 13849-1:2023עוסק בחלקי מערכת הבקרה הקשורים לבטיחות. פונקציות החירום, העצירה המגוננת, הגבלת המהירות והגבלת הכוח מתועדות ברמת ביצועים PL d ובקטגוריה 3.
- EN ISO 10218-1:2025דרישות בטיחות לרובוטים תעשייתיים, כולל תכנון בטוח, פונקציות הגנה ומידע הנדרש להפעלה בטוחה.
- EN ISO 10218-2:2025דרישות בטיחות לשילוב הרובוט ביישום ובתא העבודה המלא, כולל תכנון, התקנה, הפעלה, תחזוקה ואמצעי מיגון.
- ISO/TS 15066:2016מסמך ייעודי ליישומים רובוטיים שיתופיים. בדוח הבדיקה המצורף התקבלה תוצאת PASS בבדיקת Power and Force Limiting — הגבלת כוח ומאמץ במגע.
סביבה תעשייתית
תאימות אלקטרומגנטית ואיכות החשמל
- EN IEC 61000-6-2:2019עמידות ציוד תעשייתי להפרעות אלקטרומגנטיות, כדי שהמערכת תמשיך לפעול כנדרש בסביבה תעשייתית.
- EN IEC 61000-6-4:2019הגבלת פליטות אלקטרומגנטיות מציוד תעשייתי, לצמצום הפרעות לציוד אחר בסביבה.
- EN IEC 61000-3-2:2019+A1:2021+A2:2024מגבלות על זרמי הרמוניות הנוצרים על ידי ציוד המחובר לרשת החשמל.
- EN 61000-3-3:2013+A1:2019+A2:2021מגבלות על שינויי מתח, תנודות מתח והבהוב ברשת החשמל.
פונקציות בטיחות מתועדותעצירת חירום | עצירה מגוננת | הגבלת מהירות | הגבלת כוח ומאמץ
לפי טבלת פונקציות הבטיחות המצורפת, פונקציות אלה תוכננו והוערכו ל־PL d, Category 3, בהתאם ל־EN ISO 13849-1 ול־EN ISO 10218-1/2.
התצורה הסופית ואמצעי הבטיחות באתר נקבעים במסגרת אפיון היישום ובהתאם למוצר, לגריפר, למהירות, לפריסת הקו, לאזורי הגישה ולתנועת עובדים ומלגזות.
ניידות שמחזירה את הקו לעבודה
עוברת בין קווים.
חוזרת לעבוד בתוך כשעה מהמעבר.
Cobotix היא מערכת עצמאית וניידת במשקל של כ־650 ק״ג. ניתן להעביר אותה באמצעות מלגזה או עגלת משטחים, למקם בקו הבא ולחבר לחשמל ולאוויר דחוס. במקרים רבים ניתן להפעילה ללא אינטגרציה מלאה לקו, בכפוף לבדיקת היישום והבטיחות.
מותאם לצורכי קצה הקו של התעשייה בישראל
אותו צורך תפעולי.
מגוון סביבות עבודה.
ממפעלי מזון ועד מרכזים לוגיסטיים — אנחנו מתחילים מנתוני הקו ולא מהנחות כלליות.
בדיקת התאמה לענף שלכם01מזון ומשקאות
02פארמה וקוסמטיקה
03מוצרי צריכה
04כימיקלים ואריזות
05נייר והיגיינה
06אלקטרוניקה ורכיבים
07מרכזים לוגיסטיים
08קווי אריזה
שרטוט המחשה בלבדבודקים לפני שממקמים
האם Cobotix יכול להיכנס בשטח הקיים שלכם?
שטח הרצפה הוא רק חלק מהתמונה. בבדיקת ההתאמה נבחנים גם מסלול התנועה, נקודת האיסוף, גובה המסוע, מיקום המשטח, גישת מפעיל, תחזוקה, בטיחות וזרימת מלגזות.
- שטח רצפה זמין
- גובה מסוע ונקודת איסוף
- מידות וסוג המשטח
- מעבר עובדים ומלגזות
- גישה לתחזוקה
- חשמל, אוויר דחוס ומיגון
המידות והתצורה המחייבות ייקבעו לפי הדגם, היישום והשרטוט ההנדסי המאושר.
פועלים בישראל מאז 1989אודות Goldtec Systems
ניסיון מקומי שמחבר טכנולוגיה לתהליך אמיתי
Cobotix הוא מותג פתרונות המשטוח של Goldtec Systems. קבוצת גולדטק פועלת בישראל מאז 1989 כסוכנת, מפיצה ומטמיעה מערכות טכנולוגיות, ו־Goldtec Systems מתמחה באפיון ובהטמעה של פתרונות רובוטיקה ואוטומציה לתעשייה וללוגיסטיקה.
בפתרונות Cobotix, Goldtec Systems אחראית לבדיקת היישום, התאמת הדגם והתצורה, בחירת פתרון האחיזה, תכנון השילוב בקו, התקנה, הדרכה, שירות ותמיכה בישראל — כדי להתאים את המערכת לקו, ולא להפך.
לאתר Goldtec Systems- 01אפיון לפני ציודמתחילים בצורך, בנתוני הקו וביעדי התהליך.
- 02הפעלה פשוטהממקמים את המערכת, מחברים לחשמל ולאוויר ומגדירים את תבנית המשטוח.
- 03שירות מקומיליווי, הדרכה, שירות ומענה מקצועי לאורך חיי המערכת.
הלקוח מקבל כתובת מקצועית אחת בישראל — משלב בדיקת ההתאמה ועד להפעלה ולשירות השוטף.
שאלות לפני שמתחילים
כל מה שכדאי לדעת
לפני בדיקת ההתאמה
לא מצאתם תשובה? שלחו את נתוני הקו ונבדוק את המקרה שלכם.
לבדיקת התאמההאם Cobotix מתאים לקו קיים?+
במקרים רבים ניתן לבדוק התאמה למסוע קיים, לגובה העבודה ולנקודת האיסוף. ההחלטה מתקבלת לאחר בדיקת מידות, קצב, בטיחות ושטח.
האם אפשר לעבוד עם קרטונים בגדלים שונים?+
כן. ניתן להגדיר ולשמור תבניות משטוח שונות. מעבר בין מידות או מוצרים מחייב בחירה בתבנית המתאימה ולעיתים התאמת אביזר ההרמה.
האם המערכת מתאימה גם לשקים?+
ניתן לבחון התאמה לשקים ולאריזות גמישות באמצעות אביזר הרמה מתאים. נדרשת בדיקה של חומר האריזה, אטימות, משקל, צורה ויציבות האחיזה.
האם נדרש מפעיל רובוט מקצועי?+
לא. לאחר הדרכה, צוותי ייצור או תחזוקה יכולים לבחור תבניות משטוח ולעבוד עם המערכת בשגרה. שינויים מתקדמים והגדרות חדשות מבוצעים בליווי גורם מוסמך.
האם Cobotix מתאים לקרטונים כבדים?+
ההתאמה תלויה בדגם, במשקל הכולל של האריזה ואביזר ההרמה ובתנאי היישום. WP50 מיועד ליישומים הדורשים כושר נשיאה גבוה יותר, בכפוף לאימות נתונים ולאפיון.
האם אפשר לשנות תבנית משטוח?+
כן. ניתן להגדיר, לשמור ולבחור תבניות משטוח שונות לפי מוצר, מידת אריזה, משטח ודרישת לקוח.
מה צריך לשלוח לבדיקת התאמה?+
מומלץ לשלוח סרטון קצר של קצה הקו, מידות ומשקל האריזה, קצב האריזות בדקה, מידות וגובה המשטח, מידע על המסוע ומגבלות מקום.
כמה זמן נדרש מאישור ההזמנה ועד לאספקה?+
זמן האספקה המוערך הוא כשלושה חודשים ממועד ההזמנה, בכפוף לאפיון הסופי, לזמינות מלאי הציוד ולתנאי ההזמנה.
האם נדרשת אינטגרציה לקו?+
במקרים רבים Cobotix יכולה לפעול כמערכת עצמאית לאחר מיקום, חיבור לחשמל ולאוויר דחוס והגדרת תבנית המשטוח. הצורך באינטגרציה נקבע לפי הקו, הבטיחות והיישום.
האם אפשר להעביר את המערכת בין קווים?+
כן. המערכת ניידת, שוקלת כ־650 ק״ג וניתנת להעברה באמצעות מלגזה או עגלת משטחים. המעבר כולל מיקום, חיבור, בדיקות בטיחות ובחירת התבנית המתאימה.
תוך כמה זמן נקבל מענה לאחר שליחת החומרים?+
ברוב המקרים נחזור אליכם בתוך מספר שעות מקבלת החומרים. מידע מלא וסרטון ברור של קצה הקו מסייעים לנו לאפיין את הפתרון מהר יותר.
מי עומד מאחורי המותג Cobotix?+
Cobotix הוא מותג פתרונות המשטוח של Goldtec Systems. גולדטק אחראית בישראל לבדיקת היישום, התאמת המערכת, התקנה, הדרכה, שירות ותמיכה.
האם מערכת Cobotix נושאת סימון CE?+
כן. מערכות המשטוח הקובוטיות המלאות מדגמי WP30 ו-WP50 נכללות בהצהרת התאמה אירופית ובמסמכי ההתאמה ל-Machinery Directive 2006/42/EC ול-EMC Directive 2014/30/EU. מסמכי התקינה הרלוונטיים נמסרים במסגרת התהליך הטכני.
מה משמעות תקני הבטיחות בפועל?+
התקנים עוסקים בזיהוי ובהפחתת סיכונים, בבטיחות הרובוט והיישום המלא, במערכות הבקרה הבטיחותיות, בציוד החשמלי ובהתנהגות המערכת בסביבה אלקטרומגנטית תעשייתית. בנוסף קיימת בדיקת ISO/TS 15066:2016 להגבלת כוח ומאמץ ביישום שיתופי.
מתחילים מנתונים אמיתיים
בדקו אם Cobotix מתאים לקו שלכם
שלחו את הפרטים הידועים לכם וסרטון או תמונה של קצה הקו. אין לכם עדיין את כל הנתונים? השאירו פרטי קשר ונשלים אותם יחד בשיחה קצרה.
מה עוזר לנו לבדוק מהר יותר?מידות, משקל, קצב, סוג משטח וסרטון קצר שמראה את אזור האיסוף.
מה קורה לאחר השליחה?נבחן את היישום וברוב המקרים נחזור אליכם בתוך מספר שעות להשלמת נתונים ותיאום השלב הבא.
הבדיקה הראשונית אינה כרוכה בהתחייבות ומטרתה לקבוע אם קיימת התאמה בסיסית ליישום.
אפשרות נוספת: שלחו סרטון קצר ב־WhatsApp תאמו שיחת היתכנות
